威力巴流量计

威力巴流量计，均速管原理，长期可靠

流量计系列全部型号（2）咨询选型

所属系列：流量计系列

TECHNOLOGY & APPLICATION

理解原理，精准选型

从测量原理到现场应用，了解威力巴流量计的技术特点与选型要点。

MEASUREMENT PRINCIPLE

工作原理

插入式均速管（Averaging Pitot Tube）差压流量计流体；

开有低压取压孔，测得。两者之差即为压差ΔP，其平方根与流量成正比。

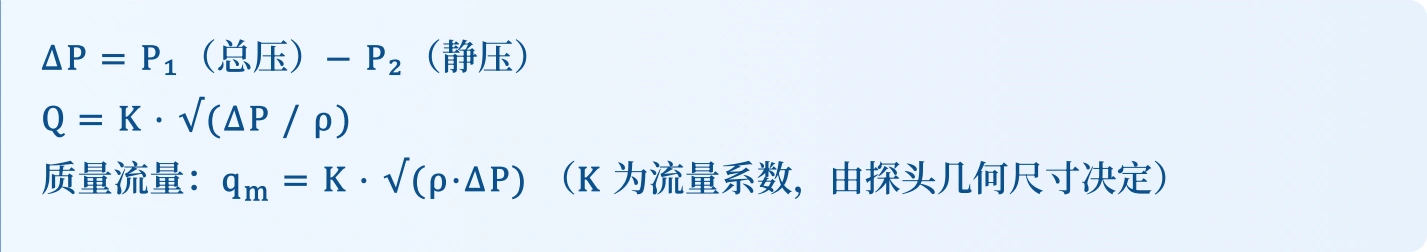

流量公式ΔP = P₁（总压）− P₂（静压）

ΔP = P1(总压)− P2(静压)
Q = K · √(ΔP / ρ)
质量流量:q = K · √(ρ·ΔP) (K 为流量系数,由探头几何尺寸决定)
m

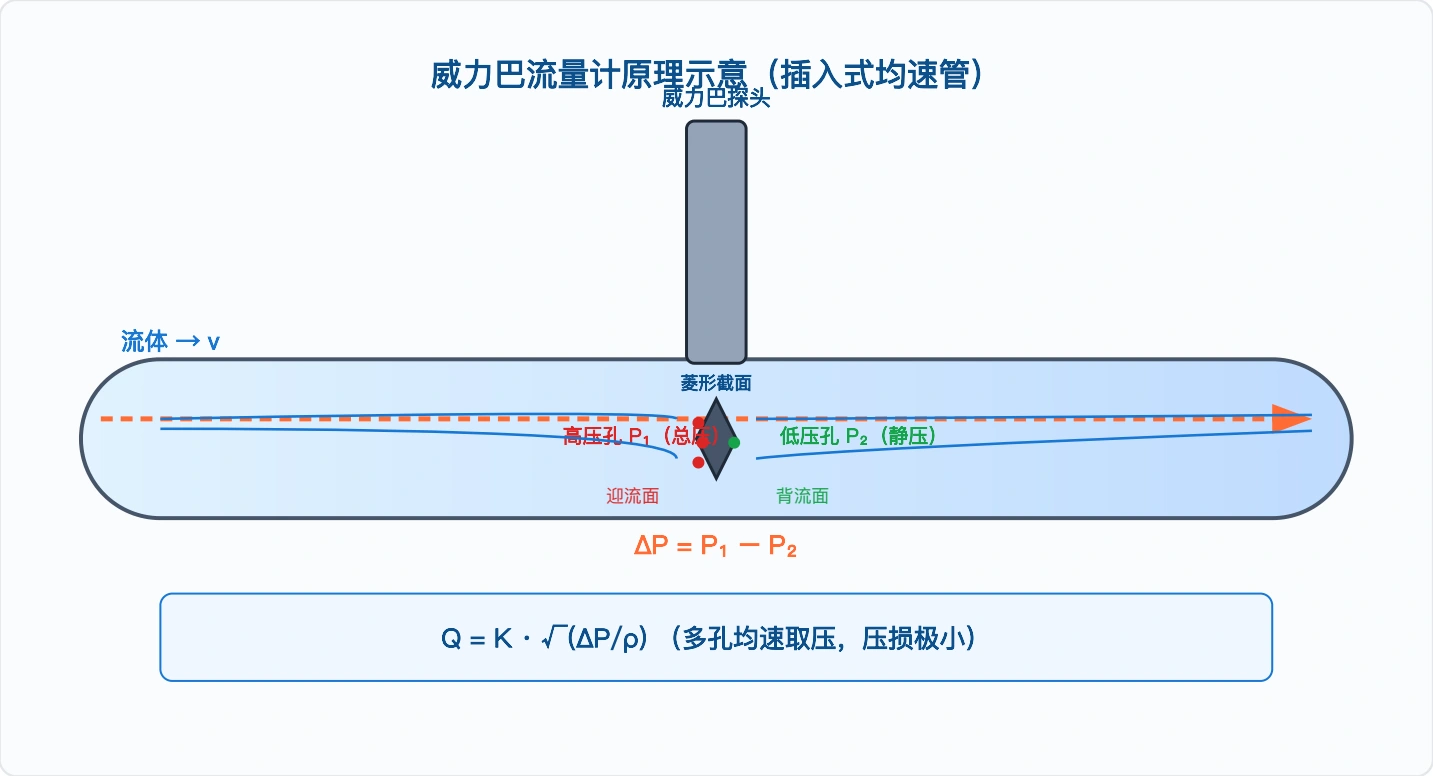

威力巴流量计原理示意(插入式均速管)
威力巴探头
流体 → v
菱形截面
高压孔 P1(总压) 低压孔 P2(静压)
迎流面背流面
ΔP = P1 − P2
Q = K · √(ΔP/ρ) (多孔均速取压,压损极小)

m节流件在管道内造成流束收缩与孔板的核心区别在于

孔板是「」产生差压；威力巴是插入探头测总压与静压之差「」产生差压。前者压损大（占差压20%~80%），后者压损极小（仅占差压的 1%~2%）。

多孔均速取压沿探头长度按「等面积法」分布多个取压威力巴探头迎流面的高压取压孔并非单点，而是截面平均流速内流速分布不均（如未充分发展流场），也能获得较准确的——这正是「均速管」名称的由来。

大管径差「原理成熟、价格低」与插入式「压损小、可在线插拔、适用大管径」的双重优势，是压计量的主流选择。

01
威力巴（Verabar）流量计是一种伯努利方程于差压式流量计家族，但结构与孔板完全不同。它利用形（子弹头形）的探头插入管道，探头总压（滞止压力）P₁背流面
02
，属独特菱，将一根截面呈迎流面开有多个按等面积分布的高压取压孔，测得静压P₂

01
孔，每个孔测得对应环带内的流速，取压孔在探头内部连通后取
02
平均总压。这样即便管道

01
关键理解
威力巴=
02
差压原理（同孔板）+
03
插入式均速管结构（不同于孔板）。它兼具差压式

PRODUCT STRUCTURE

结构组成

威力巴探头（均速管）安装座（球阀组件）导压管路（三阀组）差威力巴流量计由、、和压变送器组成，配合二次仪表完成流量显示与温压补偿。

① 威力巴探头高压管③三阀组低压管⑤ 积算仪 / DCS开平方 · 温压补偿瞬时 / 累积流量管道 →④ 差压变送器H(高压)/L(低压) 4-20mA主要部件威力巴探头截面特点背流面低压孔位于分离区，静压稳定压差信号大、抗堵性好

② 球阀安装座

功能与说明：不停流在线插拔探头通过球阀安装座插入管道，支持（在线检修、清洗）

④ 差压变送器

功能与说明：将压差 ΔP 转换为 4-20mA；智能型可同时输出差压 + 静压 + 温度

引压管路

功能与说明：高压/低压两根引压管，测液体不积气、测气体不积液，冬季防冻

多孔均速取压

特点：迎流面按等面积分布多个高压孔优势：取平均总压，抗流场畸变

TECHNICAL GUIDE

优缺点

主要优点

✗主要局限

压损极小

精度中等

压损仅为差压的1%~2%，

±1.0%~±2.0%，低于电磁

是孔板的几十分之一，节能显著

（±0.5%）、涡轮（±0.2~0.5%）

可在线插拔

测的是点速度平均

带球阀安装座，不停流即

依赖速度分布，需

可安装、检修、清洗

充分发展流场，否则误差大

适用大管径

对直管段仍有要求

DN50~DN3000以上，

虽然比孔板宽松，

尤其适合大管道/烟道

但扰动件多时仍需较长直管段

结构简单、价格低

小管径精度差

纯机械探头，成本

DN50以下探头对流场

远低于同口径涡街/电磁/超声

干扰大，精度下降

量程比较大

取压孔可能堵塞

1

10~1:30，优于孔板

高粘度、结晶、含纤

（1

3~5）

维介质易堵孔

抗堵性好

需实流标定

菱形截面+背流低压孔设

流量系数K需标定（孔板

计，取压孔不易堵塞

可标准计算免标定）

安装长度短

对脉动流敏感

直管段要求较孔板宽松

与孔板类似，流量脉动

（前7~25D，后2~5D）

放大平方根误差

APPLICATIONS

应用领域

（DN500+）

蒸汽

电厂循环水

凝汽器循环水、冷却水大管径计量

蒸汽计量

饱和/过热蒸汽（配温压补偿），电厂主

压缩空气

空压总管、车间用气、能耗考核

天然气

大管径天然气输送、城市燃气管网

给排水

水厂大口径输水、原水计量

烟道气

锅炉烟道、脱硫脱硝烟气流量（大管径）

化工工艺

工艺气体、液体、蒸汽计量

冶金/暖通

高炉鼓风、煤气管网、中央空调冷热水

TECHNICAL SPECIFICATIONS

技术参数

主要技术参数一览防护等级变送器 IP65 / IP67典型流量范围（液体，DN100~DN1200）

DN12001100~22000

01
25~5约0.005~0.1注
大管径、低允许压威力巴的压损仅为孔板的几十分之一（上表压损几乎可忽略），这是它在损

场合的核心竞争力。实际流量范围由探头尺寸、差变量程与介质密度共同决定。

技术参数 · 参数项 / 规格说明对照查阅

参数项	规格说明
适用管径	DN50 ~ DN3000（可更大）
介质温度	180 ~ 450 ℃（依材质与密封）
精度等级	±1.0%（充分标定）；±2.0%（通用）
量程比	1:10 ~ 1:30
流速范围	气体 3 ~ 60 m/s；液体 0.5 ~ 7 m/s；蒸汽 5 ~ 60 m/s
探头材质	316L 不锈钢 / 哈氏合金 / 蒙乃尔（依介质）
配套差压变送器	4-20mA HART，量程 0~0.25 kPa ~ 0~100 kPa（可调）
信号输出	4-20mA、HART、RS485（Modbus）

技术参数 · 公称通径 DN / 流量范围 (m³/h，水)对照查阅

公称通径 DN	流量范围 (m³/h，水)	常用差压 ΔP (kPa)	压损估算 (kPa)
DN150	18 ~ 360	0.25 ~ 5	约 0.005 ~ 0.1
DN300	70 ~ 1400	0.25 ~ 5	约 0.005 ~ 0.1
DN800	490 ~ 10000	0.25 ~ 5	约 0.005 ~ 0.1

SELECTION GUIDE

选型指南

选型五步法或法兰固定+积算仪① 与孔板流量计的对比价格低（大管径更经济）

低② 与其他流量计的对比压损极小中无极小螺纹连接小管径、低压安装方便、成本低耐压低、不便检修④ 介质与工况选型高粘度/结晶介质不推荐易堵塞取压孔⑤ 差压变送器与补偿配置液体测量标准差压变送器+积算仪孔板相比，压损小几十倍、量程比大、可在线插拔；③ 精度要求 >±0.5% 的贸易结算，优先选电磁/涡轮/超声；④ 气体、蒸汽必须配温压补偿；⑤ 高粘度、结晶、含纤维介质不适用。

01
1 明确介质气/液/蒸汽单相、洁净度
02
2 确定管径 DN50~DN3000 大管径优先
03
3 选安装方式在线插拔（球阀）
04
4 定探头材质 316L/哈氏合金按介质选
05
5 配差压变送器量程+温压补偿

01
远程监控选型提示
①威力巴
02
智能变送器HART+RS485+无线远传最适合大管径、低允许压损、需不停流检修、气/液/蒸汽单相的场合；②与

选型指南 · 对比项 / 威力巴（均速管）对照查阅

对比项	威力巴（均速管）	孔板（节流式）
压损	极小（差压的 1%~2%）	大（差压的 20%~80%）
精度	±1.0%~±2.0%	±1.0%~±1.5%
直管段	前 7~25D，后 2~5D	前 10~44D，后 5~8D
安装检修	可在线插拔	需停流拆装

选型指南 · 对比项 / 威力巴对照查阅

对比项	威力巴	涡街	电磁	超声
量程比	1:10~30	1:10~30	1:20~30	1:100

选型指南 · 对比项 / 威力巴对照查阅

对比项	威力巴	涡街	电磁	超声
精度	±1.0~2.0%	±1.0~1.5%	±0.5%	±1.0%
在线插拔	支持	不支持	不支持	外夹式支持
价格	低	中	中高	高
安装方式	适用场景	优点	缺点
法兰固定	常规工况	结构简单、耐压高	需停流安装检修

选型指南 · 介质类型 / 推荐配置对照查阅

介质类型	推荐配置	关键考虑
蒸汽（饱和/过热）	高温探头 + 温压补偿 + 积算仪	高温取压、冷凝罐、伴热
天然气（大管径）	316L 探头 + 多变量变送器 + 流量计算机	温压补偿、压缩因子
化工腐蚀介质	哈氏合金/蒙乃尔探头	防腐、隔离液

选型指南 · 应用场景 / 推荐配置对照查阅

应用场景	推荐配置
气体测量	差压变送器 + 压力/温度变送器 + 积算仪（温压补偿）
天然气贸易计量	多变量变送器 + 流量计算机（AGA-3）
