从测量原理到现场应用，了解智能微差压变送器的技术特点与选型要点。
TECHNICAL GUIDE
（Smart Low-Range Differential Pressure Transmitter）是智能差压变送器家族中的超低量程分支，专门用于测量极微小的差压信号，一般量程范围在 0~50Pa ~ 0~40kPa 之间（典型微差压区间为 0~0.125~1.5kPa）。它将高低压两侧的微小压差转换为标准 4~20mA DC（叠加 HART 数字信号），接入 DCS/PLC 系统实现远程监控与自动调节。
与常规智能差压变送器相比，微差压变送器在传感膜片结构、过载保护、零点稳定性等方面进行了专门强化设计，是炉膛负压监测、洁净室压差控制、过滤器堵塞报警等微压工况的不可替代产品。本系列前篇《智能压力变送器》《智能差压变送器》已介绍常规量程产品，本篇聚焦微差压特有技术。
MEASUREMENT PRINCIPLE
微差压变送器的主流技术路线有三种，其中差动电容式与单晶硅压阻式为工业主导：（1）差动电容式（以 3051 系列为代表）
高、低压侧压力分别作用于两侧隔离膜片，经灌充硅油传递至测量室中心的感压膜片（δ室）；
膜片在压差作用下产生微小位移（仅微米级），改变其与两侧固定极板间的电容值；
差动电容的变化经解调电路转换为电信号，形成"压差→位移→电容→电流"的测量链。

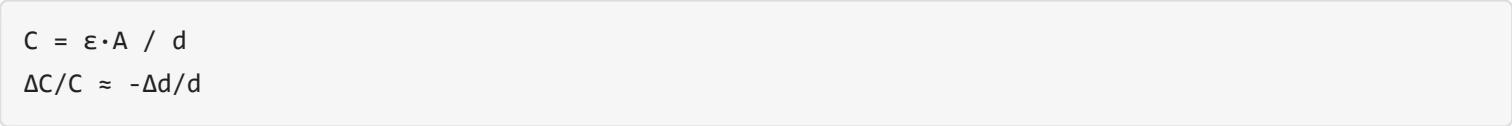

电容 C 与膜片位移 d 的关系：C = ε·A / dΔC/C ≈ -Δd/d（2）单晶硅压阻式（MEMS，以 EJA/单晶硅系为代表）
压差经隔离膜片与硅油传递至单晶硅敏感芯片；
硅膜片受压产生微小形变，利用半导体压阻效应，集成在硅片上的惠斯通电桥电阻发生变化；
芯片输出差分电压，由内置 MCU 完成线性校正、温度补偿、静压补偿后输出 4~20mA+HART。
（3）硅谐振式（高精度路线）
压差改变谐振梁的振动频率，通过频率偏移测量差压；
精度可达 ±0.035%~0.1% FS，抗干扰强，适合动态监测。
内置温度传感器（如 Pt1000），对温漂、非线性、静压误差进行逐台数字化补偿；
采用 Bell202 FSK 技术将数字信号叠加在 4~20mA 上，可用手操器远程组态、量程迁移、零点校准、故障诊断；
微差压信号易受气流脉动干扰，电子阻尼时间常数可调以平滑输出；
平方根开方输出（配节流装置测小流量）、故障自诊断、传感器健康监测、多变量输出（差压+温度）。
PRODUCT STRUCTURE
厚度约 0.05~0.07mm 的 316L 波纹膜片，刚度极低以保证微小压差下的灵敏度；
微小量程（如 0~125Pa）对应的传感器极其脆弱，单向冲击（如单侧引压管堵塞）极易损坏，双侧保护膜片在超压时贴合限位基座，实现自保护；
灌充硅油膨胀系数低（约 0.0005/℃），并采用对称腔体结构抵消单侧温度效应；
部分型号采用大口径引压腔或静压头/防堵装置，降低粉尘堵塞风险（炉膛负压工况必
备）。
组成：高/低压侧隔离膜片、灌充硅油、δ室电容传感器（或单晶硅芯 片） 功能说明：感知微小压差并转换为一次电信号
组成：双过载保护膜片、限位结构 功能说明：单侧超压时限位膜片，防止传感器损坏
组成：32 位 MCU、D/A 转换、信号调理电路 功能说明：线性化、温补、静压补偿、量程设定
组成：LCD 液晶表头（带背光） 功能说明：现场显示差压值、单位、诊断信息
组成：HART 调制解调器（可选 RS485-Modbus/FF/PA） 功能说明：与手操器、DCS 数字通讯
组成：铝合金/不锈钢隔爆壳体 功能说明：防护（IP65/IP67）与防爆（Ex d/Ex ia）
组成：1/4NPT、M20×1.5 引压接口，配三阀组 功能说明：引压及平衡、排污、校验
TECHNICAL GUIDE
可检测 0.1Pa 级的微小压差变化，分辨率远超常规差压变送器；
标准精度 ±0.075%~±0.2% FS，硅谐振式可达 ±0.05%；电容式长期漂移≤±0.15%/6个月；
10:1~100:1，现场可自由缩小量程而无需更换仪表；
双过载保护膜片设计，静压耐受可达 16~32MPa，单侧冲击不易损坏；
HART 远程组态、自诊断、阻尼可调、平方根输出，维护成本低；
支持 ±双向量程（如 ±500Pa），适合炉膛负压/正压双向波动工况；
单晶硅一体成型无粘接层，特别适合几十~几百 Pa 的微小压差测量。
<100Pa 的极微压差工况，普通单晶硅式不如专用电容式微差压传感器，需谨慎选型；
引压管轻微堵塞、冷凝、泄漏都会造成显著误差，安装要求高；
微小量程下温度误差占量程比例放大，量程 3、9、0 档温度影响误差加倍；
环境温度突变、振动均会引起零点漂移，需定期核查；
微差压型号价格高于同系列常规量程产品；
电容式响应时间 100~500ms，不适合快速动态过程（谐振式 <150ms 可弥补）；
炉膛负压等含尘工况必须配防堵取样装置，否则维护频繁。
APPLICATIONS
锅炉燃烧室需维持 -50~-200Pa 的微负压，负压过小易喷火冒烟，过大则漏风增加排烟损失，微差压变送器实时监测并联动引风机挡板调节，是锅炉安全经济运行的关键仪表。
典型应用：锅炉炉膛负压监测、一/二次风风压、空预器差压、除尘器压差 量程范围：±100Pa~±2kPa
典型应用：风管静压/压差、空调机组过滤器堵塞报警、风机控制 量程范围：0~100Pa~2kPa
典型应用：洁净室压差梯度控制（5~20Pa）、无菌车间正压维持 量程范围：0~50Pa~100Pa
典型应用：工艺腔体微压控制、洁净厂房压差监测 量程范围：0~50Pa~500Pa
典型应用：CEMS 烟气流速监测（配皮托管）、脱硫除尘压差 量程范围：0~1kPa
典型应用：呼吸机/麻醉机气流压力监测、负压病房压差 量程范围：0~500Pa
典型应用：流化床床层差压、小流量节流差压测量 量程范围：0~5kPa~40kPa
典型应用：变风量（VAV）系统、正压送风系统压差控制 量程范围：0~100Pa~1kPa
典型应用：阀门密封性检测、包装气密性测试、真空腔体检漏 量程范围：依工况定制
TECHNICAL SPECIFICATIONS
以工业通用型智能微差压变送器（3051 微差压/单晶硅微差压系）为参考：
| 参数项目 | 技术指标 | 备注 |
|---|---|---|
| 使用对象 | 气体为主（液体、蒸汽可选） | 微差压工况以气体居多 |
| 测量范围 | 0~50Pa 至 0~40kPa | 典型微差压档：0-0.125~1.5kPa |
| 双向量程 | ±50Pa~±40kPa 可选 | 炉膛负压双向波动工况 |
| 精度等级 | ±0.075% / ±0.1% / ±0.2% FS | 高精度型可达 ±0.05% |
| 量程比 | 40:1~100:1 | 现场可自由迁移 |
| 长期稳定性 | ≤±0.15% FS/6个月 | 电容式典型值 |
| 输出信号 | 4~20mA DC + HART | 可选 RS485-Modbus/FF/PA |
| 供电电源 | 12~45V DC（两线制） | 标准 24V DC，功耗 ≤3.5W |
| 负载能力 | 0~1650Ω（24V 供电时） | 与电源电压相关 |
| 静压耐受 | 16MPa / 25MPa / 32MPa | 高静压工况需确认 |
| 过载能力 | 双过载保护膜片，单侧超压自保护 | 微差压型号核心保护 |
| 温度影响 | 零点 ±0.25%/55℃，综合 ±0.5%/55℃ | 小量程档误差加倍 |
| 环境温度 | 30~85℃（带液晶表头 -30~70℃） | — |
| 介质温度 | 40~120℃ | 高温需远传隔离 |
| 防护等级 | IP65 / IP67 | 可选 NEMA 4X |
| 防爆等级 | Ex ia IIC T6 / Ex d IIC T6 Gb | 本安型/隔爆型 |
| 膜片材质 | 316L（标准）、哈氏合金 C、钽 | 腐蚀介质可选 |
| 灌充液 | 硅油（标准）、无油氟油 | 氧气工况禁用硅油 |
| 过程连接 | 1/4NPT、M20×1.5，配三阀组 | 引压式安装 |
| EMI/RFI 影响 | 20~1000MHz、30V/m 场强下 <±0.1% 量程 | 抗变频干扰设计 |
| 振动影响 | ±0.05% URL/g（200Hz 任意轴向） | — |
| 显示表头 | LCD 带背光，可显示差压/百分比/工程单位 | 就地按键零点量程调整 |
SELECTION GUIDE
按工艺正常压差的 1.5~2 倍选取，最小量程档精度需确认；
确认管道最大工作静压 ≤ 变送器静压额定值；
洁净室压差（±1~2Pa 级控制）选高精度电容式；一般 HVAC 可选 MEMS 压阻式；
一般气体 316L；含腐蚀选哈氏合金/钽；氧气工况选氟油灌充；
炉膛负压必须配防堵取样器/静压头，定期吹扫；
化工区域选 Ex ia/Ex d；
三阀组（标配）、引压管、截止阀、集气/排污容器。
3051 CD - [量程代码] - [输出] - [膜片/接液材质] - [过程连接] - [防爆] - [表头] - [选项]
| 代码位 | 选项 | 说明 | ||
|---|---|---|---|---|
| 量程代码 | 3 | 0-0.125~1.5kPa（微差压） | ||
| 4 | 0-1.25~7.5kPa | |||
| 5 | 0-6~40kPa | |||
| 输出代码 | A | 4-20mA + HART | ||
| M | RS485-Modbus | |||
| 接液材质 | S | 316L | ||
| H | 哈氏合金 C | |||
| T | 钽 | |||
| 过程连接 | 1 | 1/4NPT | ||
| 2 | M20×1.5 | |||
| 防爆 | E | Ex ia IIC T6 | ||
| F | Ex d IIC T6 Gb | |||
| N | 无防爆 | |||
| 表头 | M5 | LCD 带背光 | ||
| 选项 | B4 | 三阀组 | ||
| Q | 防堵取样装置 | |||
| 应用场景 | 推荐量程 | 推荐技术类型 | 精度要求 | 附件建议 |
| 锅炉炉膛负压 | ±200Pa~±2kPa | 电容式/单晶硅 | ±0.2% | 三阀组+防堵取样器 |
| 洁净室压差梯度 | 0~50Pa/0~100Pa | 高精度电容式 | ±0.1% 或更高 | 快速接头+多路切换阀 |
| HVAC 过滤器压差 | 0~500Pa~2kPa | MEMS 压阻式 | ±0.5% | 直管段取样 |
| 空预器/除尘器差压 | 0~1~2.5kPa | 电容式 | ±0.1%~0.2% | 三阀组+吹扫装置 |
| 流化床差压 | 0~5~40kPa | 电容式/单晶硅 | ±0.075% | 法兰取压+隔离 |
| 烟气流速（CEMS） | 0~1kPa | 电容式 | ±0.2% | 皮托管+防堵装置 |
| 医疗/呼吸机 | 0~500Pa | MEMS 压阻式 | ±0.5% | 低功耗款 |
| 对比项 | 智能微差压变送器 | 常规智能差压变送器 |
|---|---|---|
| 量程下限 | 0~50Pa 起 | 0~1kPa 起（常见 0~6kPa） |
| 满量程上限 | ≤40kPa | 可达 10~40MPa（高静压型） |
| 膜片刚度 | 极低（超薄波纹膜片） | 较高 |
| 过载保护 | 双侧专用保护膜片（核心设计） | 常规单向保护 |
| 典型应用 | 炉膛负压、洁净室、过滤器 | 节流流量、液位、密度 |
| 抗引压管泄漏能力 | 弱（微小信号易被干扰） | 较强 |
| 价格 | 较高 | 常规 |
TECHNICAL GUIDE
尽量靠近取压点，缩短引压管；水平安装使两侧引压管对称，避免单侧液柱差；
安装后必须进行零点校准，两侧引压管通大气后调零；
投运时先开平衡阀，再开高压侧、低压侧，最后关平衡阀，防止单侧冲击；
含尘工况（炉膛负压）定期吹扫取样装置；
介质温度超限时采用远传毛细管隔离，避免灌充液膨胀引起误差；
按 JJG 882（差压变送器检定规程）周期检定，微差压档建议缩短周期。
TECHNICAL GUIDE
是过程检测领域"以小见大"的典型产品——它测量的压差往往只有几十帕，却支撑着锅炉安全、洁净室合规、过滤系统经济运行等关键环节。选型时应重点关注最小量程、过载保护结构、零点稳定性与引压系统设计四大要素；使用中的维护重心则在于防堵、防漏、定期校零。随着 MEMS 与智能补偿技术（AI温漂修正、无线组网、SIL2/IECEx 认证）的发展，微差压变送器正朝着更高精度、更低成本、更易组网的方向演进，在洁净厂房、半导体、医疗等新兴领域的应用持续扩展。
GB/T 34036-2017《智能变送器通用技术条件》、JJG 882《压力变送器检定规程》、IEC 61508、仪表厂商技术资料（3051/EJA 系列等）
